Date le coordinate di due punti estremi rappresentiamo un segmento sul piano cartesiano

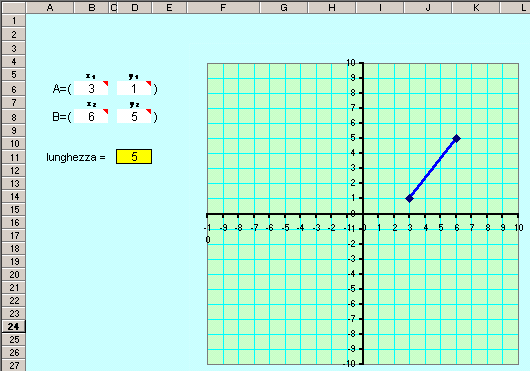

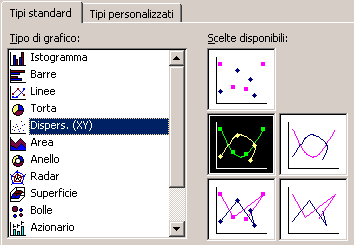

Con questo foglio puoi rappresentare automaticamente un segmento nel piano cartesiano note le coordinate dei punti A e B estremi del segmento stesso, inoltre puoi calcolare la sua lunghezza. Dopo aver selezionato le quattro celle (ctrl + maiusc.) contenenti le coordinate di A e B, clicca sul pulsante grafico e scegli Dispers. (XY) come in figura 1 . Nella seconda finestra di Autocomposizione grafico, nella sezione Serie in:  seleziona Colonne
Clicca su OK nelle altre finestre di Autocoposizione grafico, alla fine il grafico che ti appare dovrÓ essere sostanzialmente modificato.
L'asse delle ascisse dovrebbe riportare i valori (almeno) da -10 a +10, devi quindi fare doppio clic sopra l'asse x e dalla finestra Formato asse, scheda Scala, modifica le impostazioni come indicato nell'immagine 2 , dalla scheda Motivo cambia lo spessore dell'asse x. Devi poi fare le stesse operazioni per l'asse y.
Con un doppio clic su una zona interna del grafico apri la finestra Formato area del tracciato, scegli quindi un colore per il fondo del grafico.

Facendo clic con il pulsante destro del mouse scegli Opzione grafico e daCon doppio clic sopra una delle linee della griglia apri la finestra Formato griglia con la quale andrai a modificare il colore delle linee, lo spessore, ecc. Per quanto riguarda la formula per il calcolo della lunghezza del segmento (cella D11) vedi distanza tra due punti su p. cartesiano.lla successiva finestra seleziona la scheda Griglia ed inserisci i segni di spunta come nell'immagine 3.

Dispers_grafico.gif (6837 byte)   immagine 1  Formato_asse.gif (4888 byte)   immagine 2  griglia_opzione_grafico.gif (2764 byte)   immagine 3

torna ad Algebra ESEMPIO (file.xls 17,0KB)
